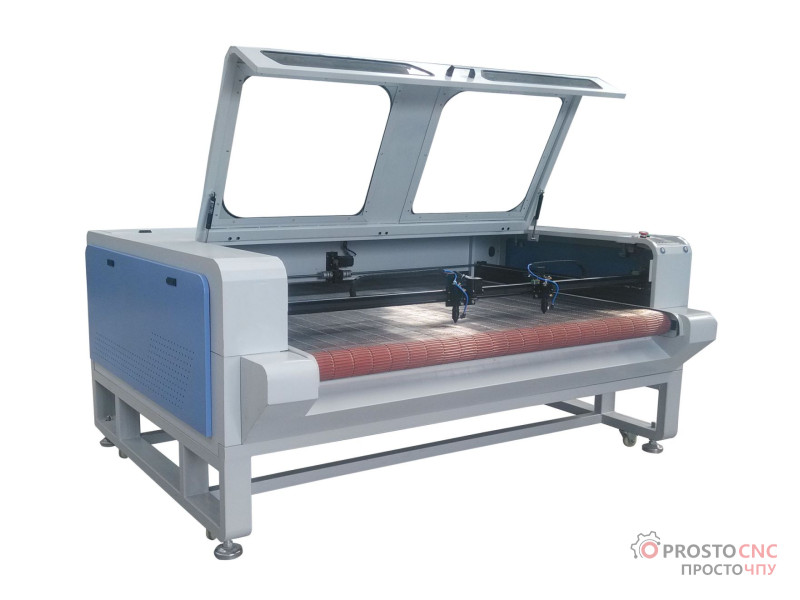

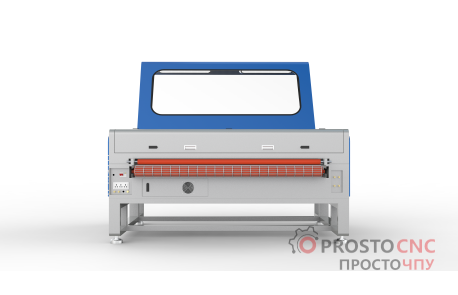

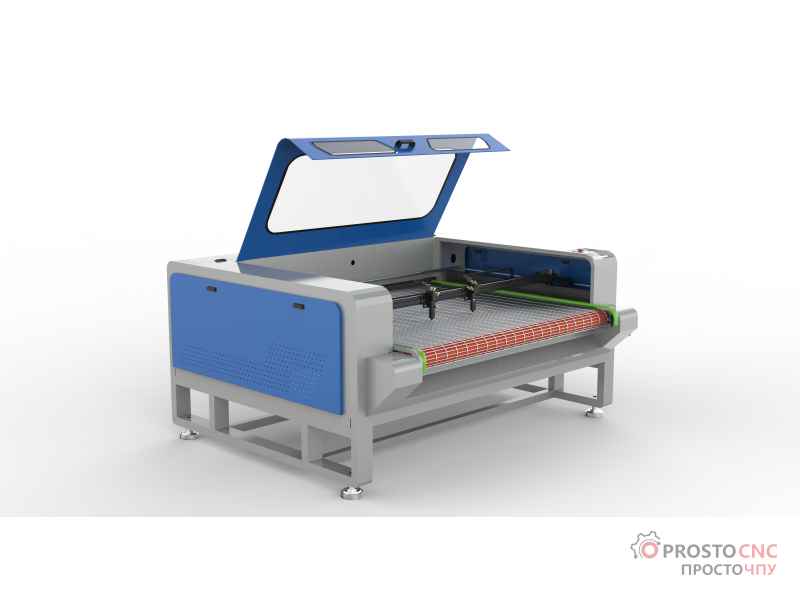

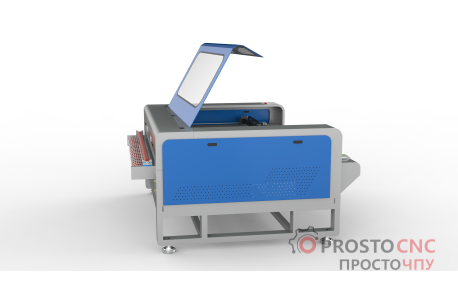

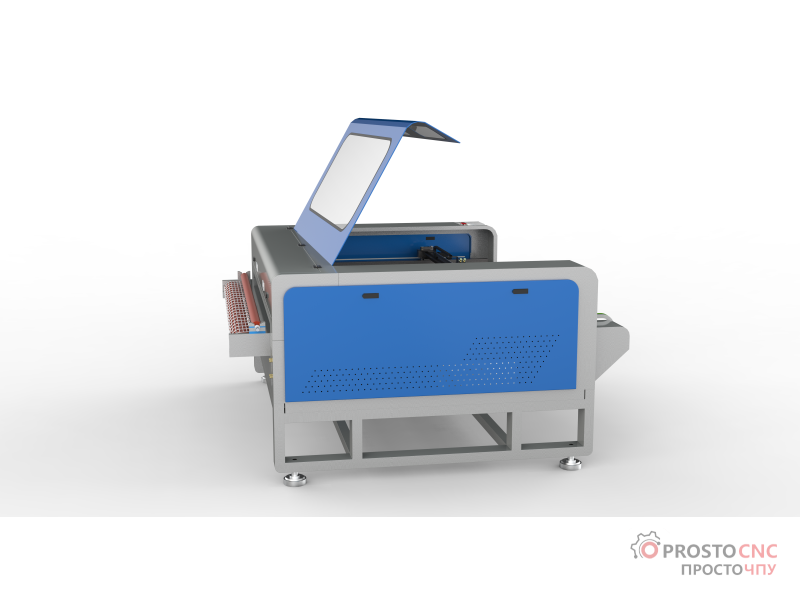

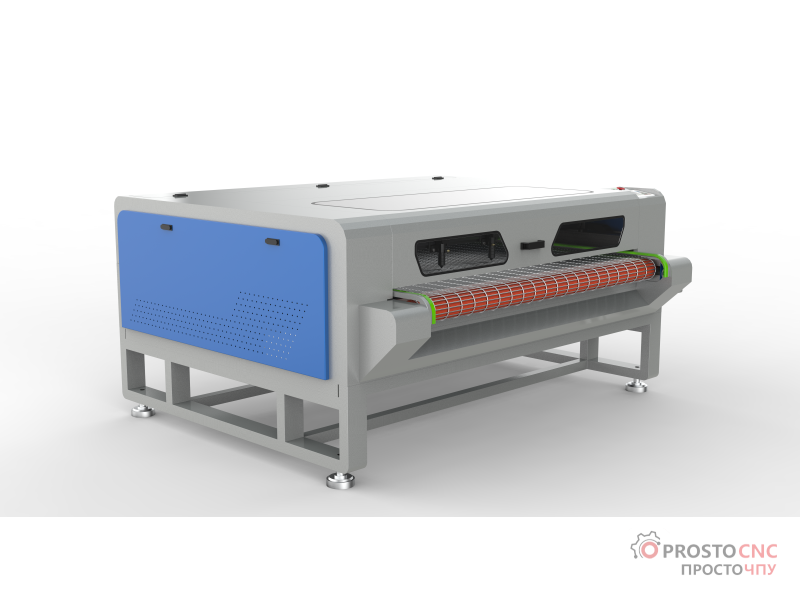

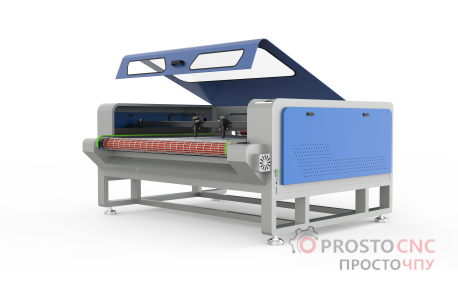

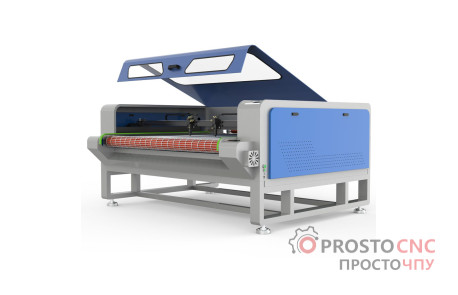

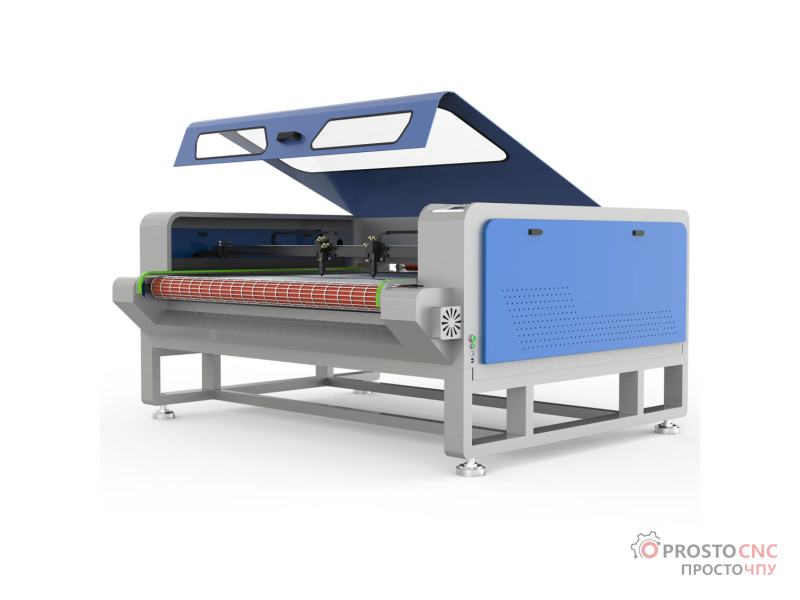

Верстат лазерної обробки STO Laser TRACK 1610 2H (двухголовий)
В наявності
- Робоче поле: 1600 х 1000 мм
- Лазерний випромінювач : Reci W2 90 - 100 Вт
- Макс. швидкість переміщення: 400 мм/с
- Прискорення (різка-гравірування): 0,3 - 0,5 G
- Система охолодження: Промисловий фреоновий чиллер CW-5000
- Мінімальний / Оптимальний крок: 0,02мм (1200 DPI) / 0,08мм (300 DPI)
2Н - верстат з 2-ма лазерними головками з опцією Double-Head Linkage Function
(Функція по'єднання двох взаємопов'язаних головок)
Принцип взаємного руху двох лазерних головок на одному порталі лазерного верстата полягає в синхронному переміщенні двох лазерних головок за допомогою електричної системи керування, автоматичному регулюванні відстані по осі Y для адаптації до оброблюваних матеріалів різних розмірів та ефективного різання кількох або багатьох однакових елементів невеликого розміру.
Як працює взаємодія між двома лазерними головками?
Система синхронного ремінного приводу: Дві лазерні головки встановлені на напрямній рейці по осі X та з'єднані синхронним ременем. Одна з лазерних головок оснащена серводвигуном, шестерня якого входить у зачеплення з синхронним ременем, що приводить лазерну головку в рух у протилежному напрямку до відповідного положення різання.
Автоматичне регулювання відстані:
Система керування розраховує необхідну відстань на основі розміру матеріалу (наприклад, розміру тканини), а кроковий двигун точно регулює відстань між двома лазерними головками з похибкою менше 0,01 мм.
Спільний процес різання:
Під час різання матеріалів великого розміру (наприклад, 1600×1000 мм) обидві лазерні головки ріжуть одночасно, що підвищує ефективність на 50%.
Під час порізки поодиноких об'єктів малого розміру одна лазерна головка автоматично зупиняється, щоб уникнути дублювання різання.
⚙️ Функція ключових компонентів
- Кроковий двигун: основний компонент регулювання, він реагує на сигнали керування для переміщення лазерної головки та забезпечує стабільну відстань.
- Електричне керування рухомою конструкцією: інтегроване з датчиками та системою числового керування, воно калібрує положення в режимі реального часу.
Переваги наявності функції по'єднання двох взаємопов'язаних головок
- Економія часу та матеріалу: автоматичне регулювання відстані усуває ручне керування, а оптимізована система компонування збільшує використання матеріалу на 15%.
- Гнучка адаптивність: перемикайте формати різання з паперу на шкіру одним клацанням миші, без необхідності заміни обладнання.
- Гарантія точності: система позиціонування червоного світла компенсує відхилення лазера, забезпечуючи акуратні різи.
Оптимальна комплектація
- Лазерна трубка Reci w2 - 2шт.
- Високовольтний блок живлення 100 Вт - 2шт.
- Промисловий фреоновий чилер
- Стабільна та надійна 4х-осьова сист. управління Ruida 6445
- Гусеничний стіл
- Надточна система передачі руху
- Лінза ZnSe d=20мм, фокусна відстань 2,5 дюйми (63,5 мм)
- Дзеркала молібденові d=25мм
- Витяжка
- Компресор
- Програмне забезпечення
Додаткова комплектація

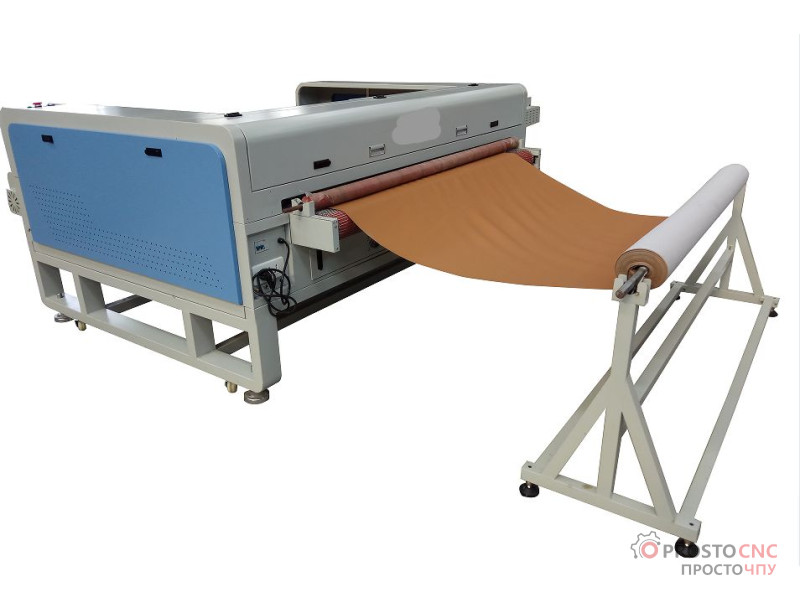

Тримач рулонів з автоматичною корекцією подачі
Технічні характеристики:
Максимальна ширина рулону: 1800 мм
Максимальний діаметр рулону з тканиною: 600 мм
Внутрішній діаметр рулона на вісь штанги тримача: не менше 80 мм
Максимальне навантаження – 100 кг.
Розбіг коригування подачі – до 250 мм
Точність коригування подачі – до 5 мм
Датчики матеріалу – інфрачервоні.
Енергоспоживання – до 0,7 кВт
Для запуску обладнання у Вас на виробництві необхідно:
Персональний комп'ютер або ноутбук на базі Windows XP або Windows 7 32 bit
Наявність контуру заземлення опором до 5 Ом, підвід якого виконаний мідним проводом перетином від 4 мм. Кв
Стабілізатора напруги релейного типу потужністю від 3 кВт,
10 літрів дистильованої води, для запуску системи охолодження CW5000
Вихід для підведення витяжки діаметром 140 мм.
Температура в приміщенні має бути в межах 14-30 ° С без осадження конденсату.
